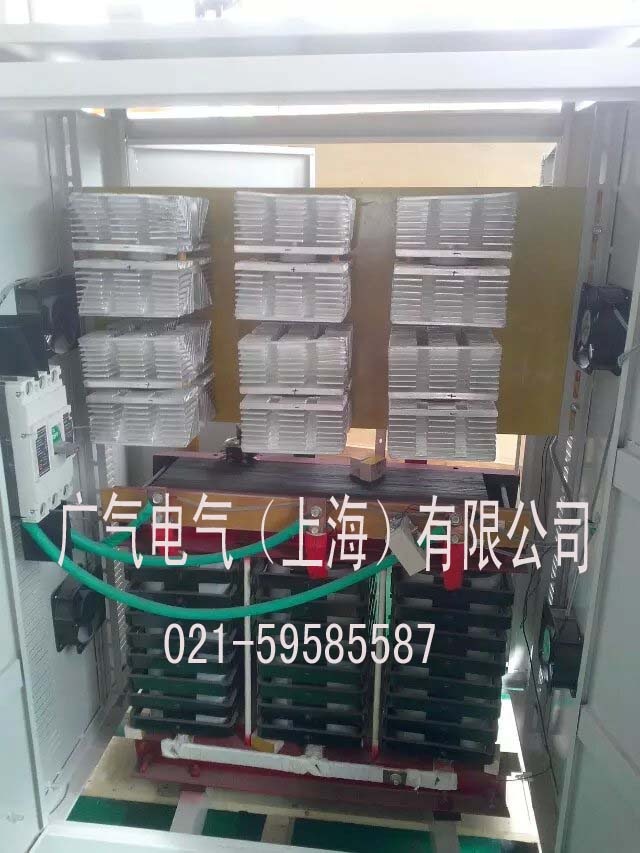

三相整流变压器
常用整流电路为单相半波、单相全波、三相半波、三相全波（Y或△）桥式、三相曲折式（Zo形）、六相Y形（中点接线）、六相叉形（又曲折形）、六相Y形并联桥式（带平衡电抗器）、六相△Y形串联桥式、十二相四曲折形带平衡电抗器、六相Y形或△形式、六相（十二、二十四相）双反星形带平衡电抗器，或多套并联桥式、双反星电路。
- 产品信息
- 产品特点
- 应用领域
整流变压器的主要用途如下：
生产的ZSG、ZDG系列整流变压器用作整流装置的电源变压器，其作用是向整流器提供交流电源，整流器再将交流电变换为直流电，从而进行直流供电。主要应用于冶金、化工、机车牵引与传动、照明、机床电器、机械电子设备、医疗设备、电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源、整流装置等。产品节能、低损耗、低噪声、抗冲击和抗短路能力强。过载能力强、结构紧凑、体积小、供电可靠等优点。
常用整流电路为单相半波、单相全波、三相半波、三相全波（Y或△）桥式、三相曲折式（Zo形）、六相Y形（中点接线）、六相叉形（又曲折形）、六相Y形并联桥式（带平衡电抗器）、六相△Y形串联桥式、十二相四曲折形带平衡电抗器、六相Y形或△形式、六相（十二、二十四相）双反星形带平衡电抗器，或多套并联桥式、双反星电路。
(1)电化学工业。这是应用整流变最多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。
(2)牵引用直流电源。用于矿山或城市电力机车的直流电网。由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。为此这类变压器的温升限值和电流密度均取得较低。阻抗比相应的电力变压器大30%左右。
(3)传动用直流电源。主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。
(4)直流输电用。这类整流变压器的电压一般在110V以上，容量在数万千伏安。需特别注意对地绝缘的交、直流叠加问题，此外还有电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源等。
2 整流变压器的工作原理和输出电压
整流变压器就是降压变压器。降到所需电压后再用半导体管整流。整流变压器和普通变压器的原理相同。变压器是根据电磁感应原理制成的一种变换交流电压的设备。变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯。变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通。初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电。变压器的初，次级绕组的匝数比等于电压比。如一个变压器的初级绕组是440匝，次级是220匝。初级输入电压为220V，在变压器的次就能得到110V的输出电压。有的变压器可以有多个次级绕组和抽头。这样就可以获得多个输出电压了。
常用整流电路为单相半波、单相全波、三相半波、三相全波（Y或△）桥式、三相曲折式（Zo形）、六相Y形（中点接线）、六相叉形（又曲折形）、六相Y形并联桥式（带平衡电抗器）、六相△Y形串联桥式、十二相四曲折形带平衡电抗器、六相Y形或△形式、六相（十二、二十四相）双反星形带平衡电抗器，或多套并联桥式、双反星电路。
主要应用于冶金、化工、机车牵引与传动、照明、机床电器、机械电子设备、医疗设备、电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源、整流装置等。
