SBK系列三相干式隔离变压器

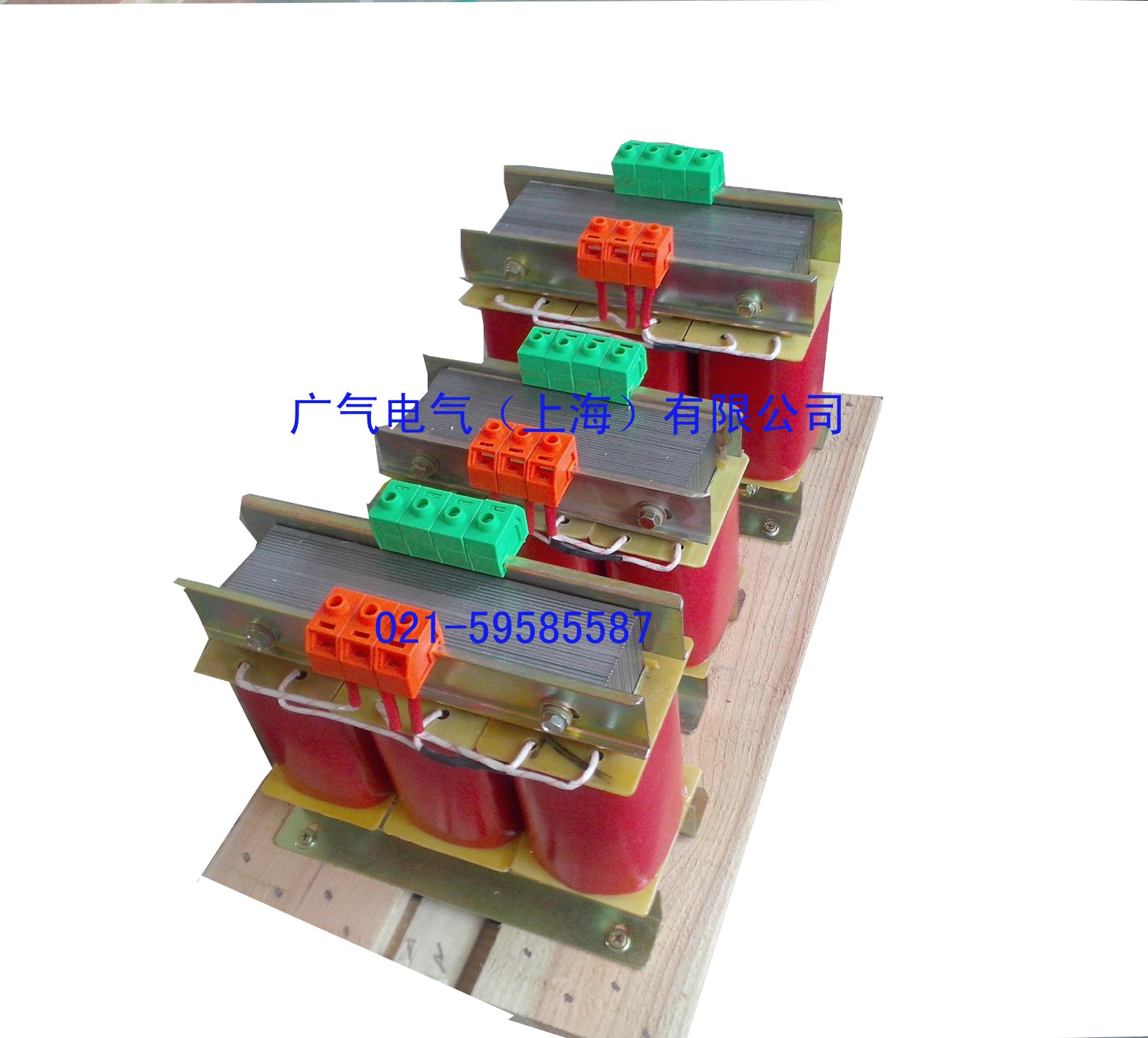

SBK-5KVA三相干式变压器

注：用户如有特殊要求，本公司可以代为设计制造。

如需获得更多产品相关信息，请与客服联系，或者拨打电话：021-59585488广气全体职工将竭诚为您服务。

本公司产品严格按照国标生产，每款产品都经过严格检测，保证出厂合格

公司承诺：全部产品保质两年！在正常使用两年内发生故障的可免费更换!（客户特殊要求除外）

产品外观专利证书专利号：ZL 2018 3 0515052.1

产品信息
产品特点
应用领域

产品概述

变压器是各种电源及电气设备的主要部件，三相干式隔离变压器由圆筒式绕组和迭片式铁芯组成，铁芯采用全新优质高硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆，

使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

技术参数

容量

单相0.1KVA-500KVA，三相1KVA-3000KVA

输入电压：200V/220V/270V/380V/415V/660V/690V/1140V(特殊电压可根据客户要求定做)

输出电压：10V/12V/24V/36V/70V/100V/200V/220V/270V/380V/660V(特殊电压可根据客户要求定做)

输出电压准确性±1%，电压变动率≤1.5%，输出波形失真度无波形失真

绝缘等级F级、H级、HC级可供选择（常规为F级）

工作效率≥98%，适用频率，50/60Hz

联接方式Y/Y，Y/△，△/Y，△/△任意组合

过载能力，允许超过1.2倍额定负载工作4小时（可长期满载）

噪声≤35dB，温升≤60℃，绝缘电阻≥150MΩ

抗电强度2500VAC/1min，冷却方式，干式风冷

工作环境温度：-25～+45℃湿度：≤90%

工作场所，海拔高度：≤5000m，无腐蚀性气体及导电粉尘

执行标准产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准

材料说明：

一、铁芯

采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片，我们根据客户的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。（常规材料为全新优质硅钢片）。

二、线材

采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。

三、绝缘材料

采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。

四、接线端子排

小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用优质铜排。

产品优势

1、科学合理的设计，将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做，有效减少铁损，提高效率。

3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。

4、采用H级绝缘，耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。

5、高效率设计，真正达95%以上。

6、专利外观设计，美观、新颖，功率密度大，体积小，空间使用率高。7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等

订货需知

1、变压器的基本型号、规格、容量及数量；

2、变压器的初、次级电压；

3、提供次级电压时最好再提供各输出电压的容量分配；

4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
