TDGC2,TSGC2系列单相三相接触式调压器

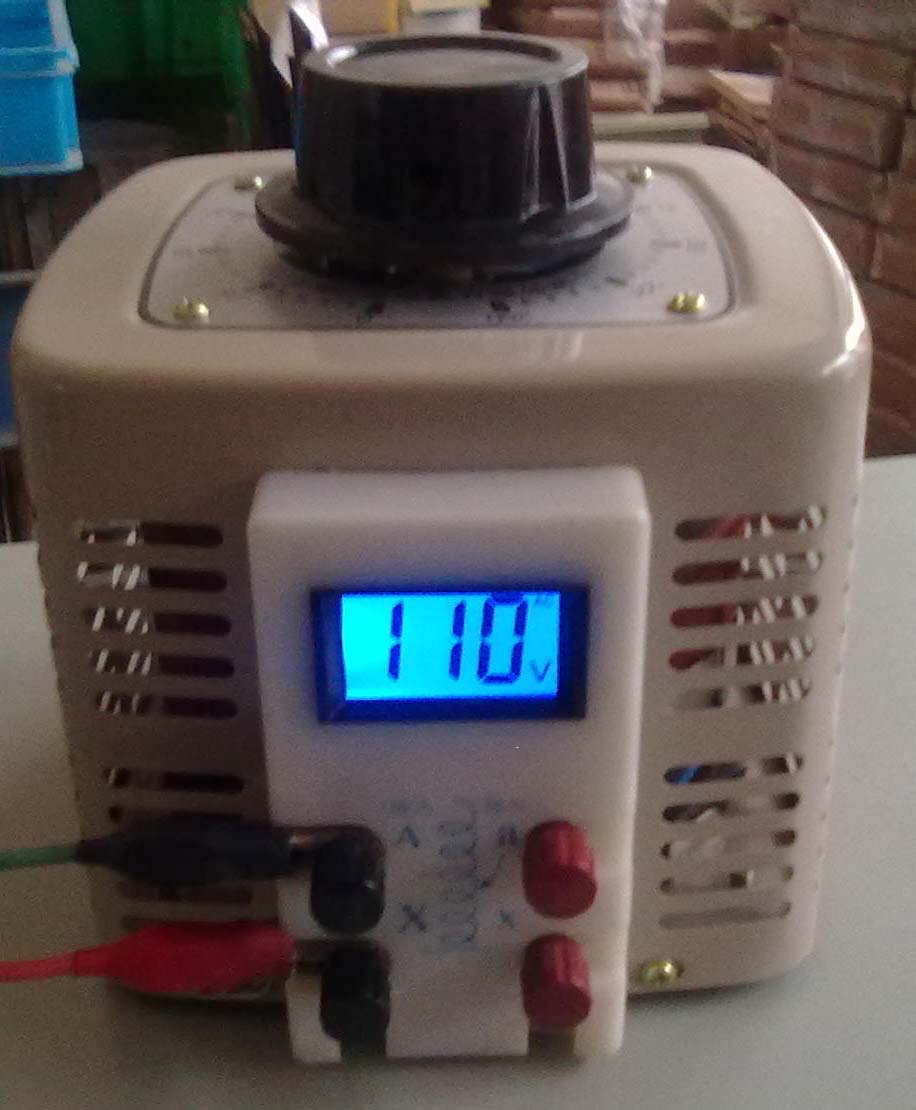

单相数显调压器

1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可

　安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固

　件是否松动，如有松动应加以紧固。

2、电源电压应符合调压器铭牌上的输入电压。

3、调压器必须良好接地，以保证安全。

4、使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否则易使调压器寿命降低

　甚至烧毁。

5、使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花。

6、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零号砂纸垫

　在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格

　要求。

7、线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑

　点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止。

8、从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。

9、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动。

10、调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加

　以固定。

11、调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。

调压器系列，为机电工业第十四批节能产品。用在调压，控温，调速，调光，功率控制等场所，使用范围十分广泛。

1、基本原理

调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动

时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到最大值

2、主要结构

①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈

固定在工程的的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨

光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩

②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴

上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。

③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。

④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架,4KVA及以上的单元调压器，采

用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需

要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。　
